작성일 : 09-10-02 00:41
4in1 로봇
 글쓴이 : 라퓨타 …
조회 : 4,981   추천 : 0
   http://raputa.biz/index.php [831]





라이터와 크기 비교. 상당히 크기가 큽니다.

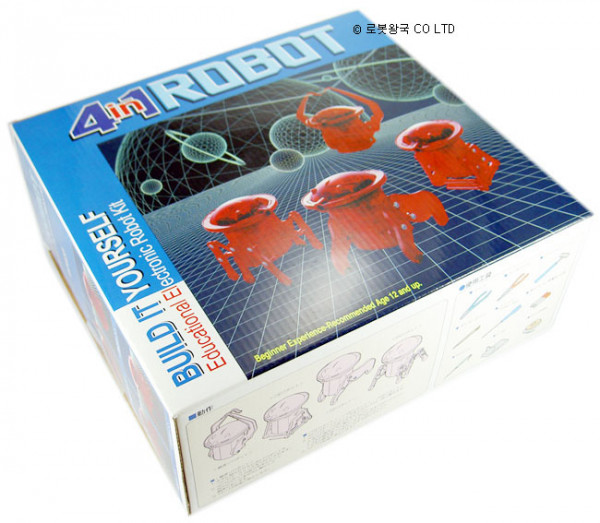

4in1 로봇
No.40-623C 한글설명서 포함

제작시간 2~3시간, 납땜작업이 필요합니다.
소리에 반응하여 10~12초간 동작합니다. 다리 부분을 바꾸는 것만으로 4종류의 재미있는 동작을 즐길 수 있습니다.
조립은 나사만으로 할 수 있도록 간편하게 설계되었습니다.
상당히 정교한 설계로 이루어진 로봇입니다.
줄타기 로봇
높이 165x길이100x폭140mm
무게 약 210g(전지 미포함 시)

2족 보행 로봇
높이 165x길이100x폭140mm

무게 약 210g(전지 미포함 시)

4족 보행 로봇
높이 130x길이125x폭100mm
무게 약 225g(전지 미포함 시)
6족 보행 로봇
높이 134x길이110x폭100mm

무게 약 240g(전지 미포함 시)



부품 상세사진












기판에 저항을 먼저 꽂습니다.
기판 뒷면 모습. 다리를 꺽습니다.








납땜 조립 순서

기판에 저항을 먼저 꽂습니다.

기판 뒷면 모습. 다리를 꺽습니다.

콘덴서를 꽂습니다. 전해콘덴서는 극성에 주의합니다.
다리를 꺽습니다.
납땜을 합니다.

다리를 잘라냅니다.

스위치와 커넥터를 꼽습니다. 포함된 그리스를 이용합니다.
모터에 전선을 연결합니다.

소리센서에 전선을 연결합니다.
기판에 전선을 연결하고 테스트를 합니다.
기어를 조립합니다.
몸체를 조립합니다.
4가지 로봇으로의 조립은 나사를 이용하여
  마음대로 서로 바꿀수 있습니다.


몸체 완성!!
