MANOI AT01

111111111111111111111111111111

페이지 정보

작성자 라퓨타 로봇왕국 댓글 0건 조회 29,606회 작성일 09-10-07 22:08

본문

111111111111111111111111111111

구입 후 조립해야합니다. 조립 매뉴얼은 일본어입니다. 프로그램 매뉴얼은 한글판입니다.

R/C 최고 브랜드 쿄쇼 제작!

높은 운동성과 속도를 구비

로봇운동회를 위한 설계

(일본에서는 로봇 운동회가 자주 열림)

MANOI AT01 spec.

size	340×205×115 mm
weight	1.41kg (batt. 탑재 시)
관절자유도	총 17자유도 (다리 10, 팔 6, 머리 1)
CPU board	RCB-3HV
sensor	2축 가속도 센서, 자이로센서 장착 가능
servomotor	KRS-4024S × 17
외부연결	RS232C (PC용), 8ch (무선 조종기 용)

PC사양		구성품
OS	MS Windows XP/2K	AC/DC delta peak 급속충전기
CPU	P3 1GHz 이상	Batt : NiMH 10.8V(300mAh）
Memory	128M 이상	USB 케이블
I/O	serial USB port 1	CD-ROM, Heart To Heart(로봇 동작용 GUI)

servomotor spec.

model	KRS-4024S
size	43×32×32.5 mm
weight	52.5g
torque	10.5 kg.cm
speed	0.17 s/60
max 260 degree operating travel (4V~9V)

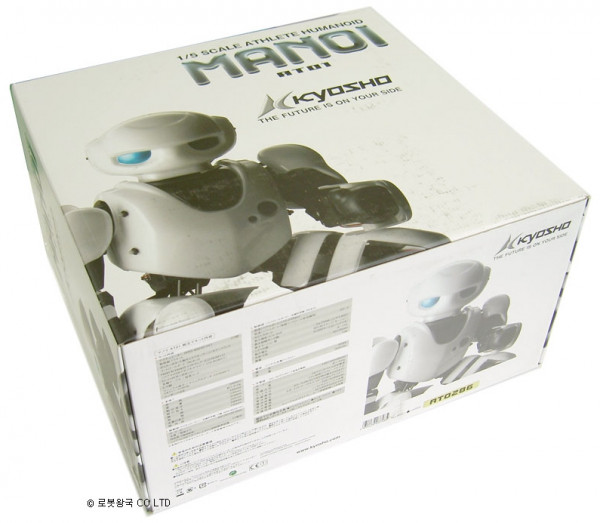

■키트（kit） 내용

actuator : KRS- 4024S HV 17개
·수지제 bracket
·polycarbonate
·control board : RCB-3
·Heart to Heart 3 소프트웨어（CD-ROM）
·시리얼 USB 어댑터／드라이버 CD-ROM
·low height servo horn
·각종 케이블／연장 코드
·비스 류
·AC/DC delta peak 급속 충전기
·10.8V-300mAh 니켈수소 배터리
·매뉴얼 책자／CD-ROM

■ 본체 사양

전체 길이：340mm
중량：약 1,410g
완장：150mm
각장：230mm
흉위：310mm
어깨폭：205mm
발바닥 ：100mm
두 외주：140mm

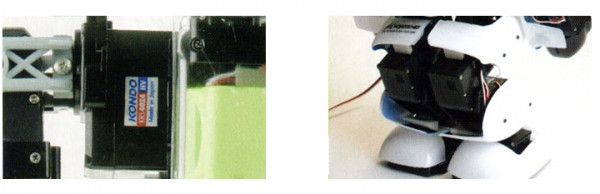

■ 구동부　　　actuator：곤도우 과학 제 KRS-4012S HV ×17축

사이즈：43×32×32.5mm
금속/수지 기어
자유도：17 부분
시리얼 USB 어댑터에 의한 PC 접속 표준 장착

■ 제어부　 … 콘톨도：곤도우 과학 제 RCB-3HV

고속 시리얼 포트： 115,200bps
저속 시리얼 포트：2400bps(무선 컨트롤 유닛 수신 용)
AD 입력 포트：3 입력
교시 기능：ICS 대응
최대 접속 서보수：24
최대 모션 수：80
시나리오 수：5
동작 전압：9∼12V
외형 치수：45×35mm
중량：12g

■AC/DC 델타 피크 급속 충전기

사이즈：128×120×85mm
중량：약 1,300g
충전 방식：FET 리니어 펄스식 정전류
컷트 방식：CPU 제어 델타 피크 컷트 식
충전 전류：0.5∼5.0A(AC100V 때는 최대 3.5A까지)
전지 전압：4.8V∼12V(4∼10 셀，DC12V 때는 7 셀까지)
전지 용량：225mAh∼6000mAh
전지 종류：니카도 및 니켈 수소
입력 전원：AC100V 또는 DC12V
보호 회로：퓨즈 및 FET 브레이커로 접속 미스를 보호

■ 전원　 … 니켈 수소 배터리

전압：10.8V
용량：300mAh

디자인

「뛰어난 운동성능을 가진 휴머노이드」가 필요한 유저를

위한 로봇! 경량의 전용 캐릭터 슈트를 비롯한

운동 성능을 중시한 설계를 하여 상상을 초월한 퍼포먼스를 발휘합니다

기능	운동성을 높이기 위한 장비를 채용했습니다. 니켈수소 배터리, 콘도제 RCB-3 컨트롤 보드 등응 이용해 높은 운동 성능을 발휘합니다

완전히 접히는 것이 가능한 골반의 프래임 구조에 의해 이상적인 모션 실행이 가능

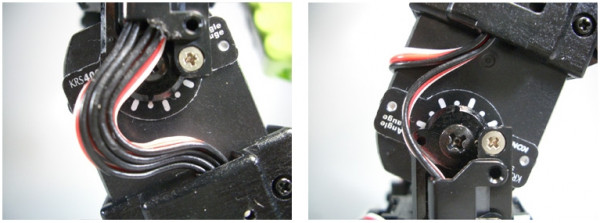

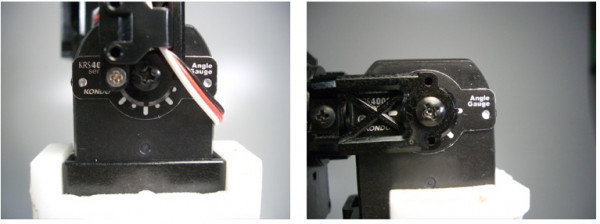

260도의 가동각도를 실현하고 다양한 포즈와 액션을 가능하게 함

부품수 100점이 넘는 정밀 조립 로봇 키트

미디어 데이터

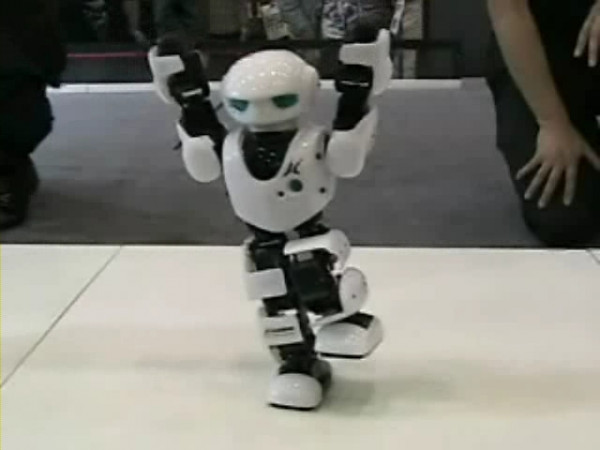

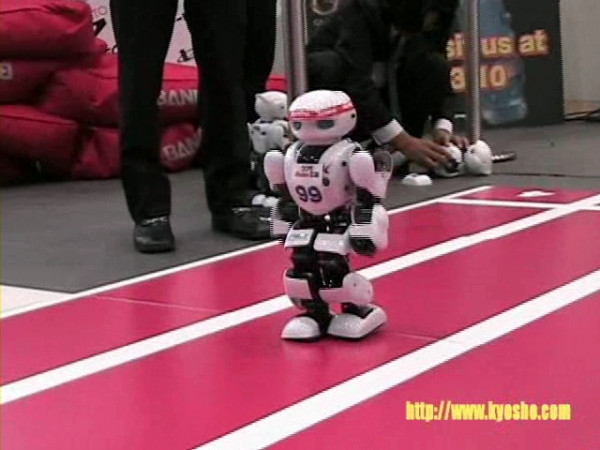

sample movie

dance movie

조종기(별매)

KRC-1 remote controller set

No.01110

송신기, 수신기와 조종기가 한 세트로 되어 있습니다.

「로봇 컨트롤러 KRC-1」，「송신 유닛 KRT-3」，「수신 유닛 　KRR-3」등등，무선 조종에 필요한 것 세트 구성．
HV 사양의 KHR-1에도 사용합니다.

콘도사에서 제작된 콘트롤러 보드를 사용하는 로봇에는 모두 사용할 수 있습니다. (예 : KHR 시리즈, MANOI 시리즈)

쇼핑몰 메뉴 카테고리의 로봇부품>EQUIPMENT에서 주문하세요.

자이로센서(별매)

KONDO KRG-3 자이로센서 자이로신호의 아날로그 출력을 요구하는 보드에 대응하는 1축 자이로센서입니다. 2족보행로봇은 2축이 필요하므로 KRG-3이 2개가 필요합니다. 자이로센서를 이용하여 기울기에 대한 위치보정과 외부 충격에 의한 쓰러짐을 막을 수 있습니다. 대응기종 : MANOI PF01, AT01, KHR-1HV, 2HV 쇼핑몰 메뉴 카테고리의 로봇부품>SENSOR에서 주문하세요.
