KHR-2HV
구입 후 조립해야합니다. 매뉴얼은 영어입니다.


KHR-2HV spec.
size
183×353 mm
weight
1.27kg (batt. 탑재 시)
관절자유도
총 17 자유도 (다리 10, 팔 6, 머리 1)
control board
RCB-3J×2

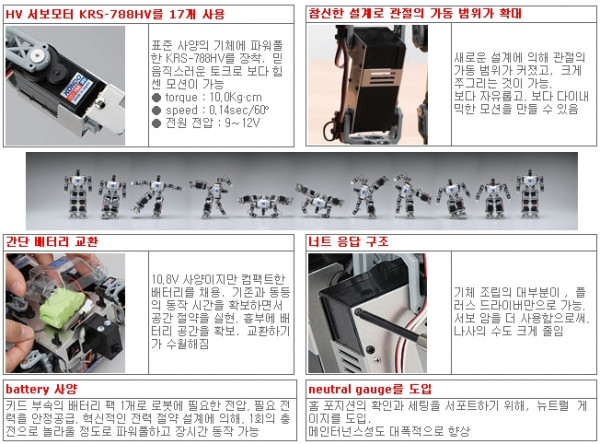

servomotor
KRS-788HV × 17
외부연결
USB (PC용), 8ch (무선 조종기 용)

PC사양
구성품
OS
MS Windows XP or 2K
전용충전기
CPU
P3  이상
Batt : NiMH 10.8V (300mAh)
Memory
128M 이상

I/O
serial port 1
CD-ROM, HeartToHeart3J(로봇 동작용 GUI)

servomotor spec.
model
KRS-788HV
size
41×35×21 mm
weight
47.5g
torque
10kg.cm
speed
0.14s/60°

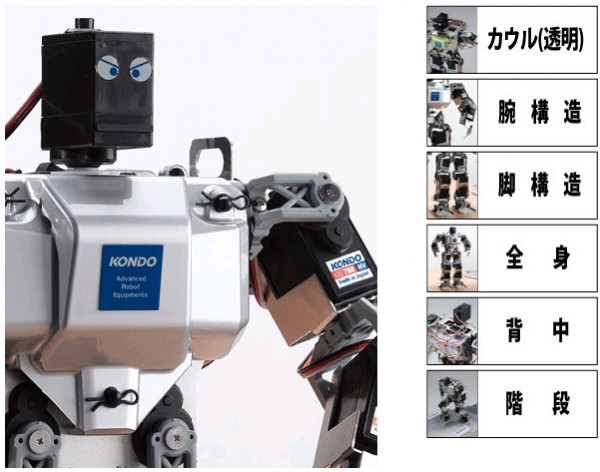

주 : 프론트 카울 부품은 원래 투명이며 위 사진은 은색을 칠한 것임

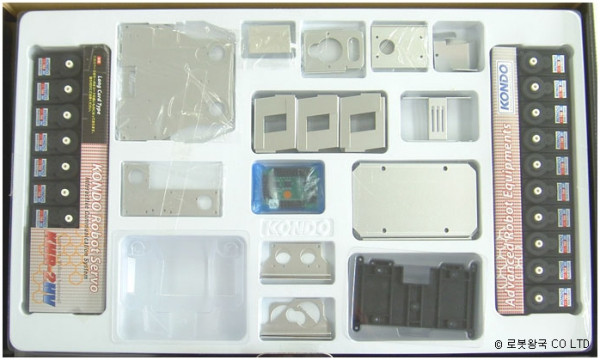

● 경량 알루미늄 합금(아르마이트 처리)
● 강화수지 성형 서보 암
● 컨트롤 보드 RCB-3J
● 써보모터 KRS-788HV × 17
● AC100V 전용 충전기
● 메뉴얼·소프트웨어 수록 CD
● 로보트 파워 셀 10.8V-300mAh(니켈 수소 배터리)
● 기타 부품

【무게】약 1,270 g(킷 표준 조립)   【크기】183×353mm

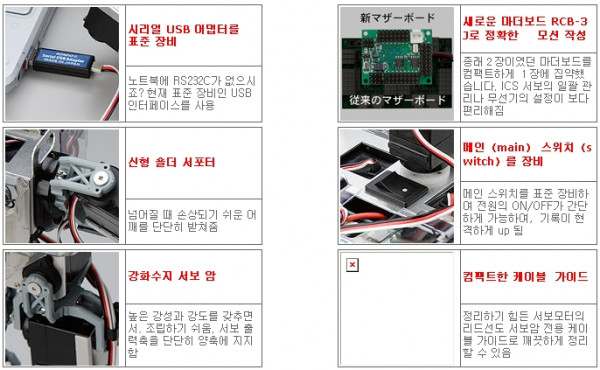

신형 컨트롤 보드 RCB-3J 탑재

놀라운 성능의 신형 컨트롤 보드 RCB-3J. 리얼타임 믹싱 기능, ICS 집중관리 기능, 분기·루프 기능을 신탑재! 조종기나 자이로의 설정도 간단! 편리하게 사용 가능

플로차트 방식으로 직감 프로그래밍

모션 작성 소프트웨어인 HeartToHeart3J를 신규 개발. 지금까지의 수치 중심인 화면 구성을 개선.
마우스에 의한 GUI 오퍼레이션을 채용. 플로차트를 그리는 감각으로 분기 처리나 반복 실행도 마음대로 실현

분기·루프 처리를 실현

혁신적인 기능성 추구을 추구하여, 하고자 하는 프로그래밍 처리가 용이. 단순한 반복 재생이 아니고, 자율 동작까지 감안한 설계

실시간 믹싱이 가능

쟈이로등 센서로부터의 입력을,  복수의 서보에 믹싱 시켜  보다 복잡하고 매끄러운 모션을 만들 수 있음
편리한 캡쳐 앤 플래이 기능으로 간단 모션 작성
많은 사용자가 사용하고 있는 캡쳐 앤 플래이 기능을 채용.로봇을 움직이며 감각적으로 모션을 만들 수 있음
캡쳐 앤 플래이 기능이란 ··· 컴퓨터 화면의 캡쳐 앤 플레이(교시) 버튼을 누르면 설정한 부분의 서보모터가 프리 상태가 되고, 자유롭게 형태를 바꿀 수 있습니다.원하는 포즈에 세팅하고,다시 한번 버튼을 누르면,자동적으로 컴퓨터에 포지션 데이터가 받아들여집니다.이 작업을 반복하면,복잡한 동작도 간단하게 만들 수 있습니다.






프리 모드 장비

서보를 프리 상태로 하고 손으로 움직일 수 있음

충실의 샘플(sample) 모션(motion)

기본 탑재된 샘플 모션도 20 종류 이상.
샘플 모션만으로도 ,충분히 즐기는 것이 가능. 이것을 사용하면 조립 직후에 걷게 한는 것도 가능
5개 bank에 시나리오를 격납
#0∼#4까지의 5 bank에 시나리오가 기억 가능.각각에 최대 200 회의 모션 재생을 저장.
버튼 조작을 이용한 재생도 임의 설정 가능

KHR-2HV サポ­トペ­ジ
KHR-2HV 및 그 주변 기기등에 대한 설명입니다. 대부분 설명이 일본어로 되어 있습니다.
그 밖에 제품의 서포트 정보는 테크니컬 인포메이션을 보십시오.

KHR-2HV 조립 서포트 정보

서보모터의 케이스 비스를 고정한 때의
주의점과 대책입니다.
조립 후 서보모터의 움직임이 좋지 않을 때에도
참고해 주십시오.

2006년 07월 11일

KHR-2HV 소프트웨어 서포트 정보
KHR2HVSP1.EXE

RCB-3J의 상급편 매뉴얼과 ,매뉴얼로 사용한 샘플 모션 데이터입니다.
무선 송신기의 컨트롤 입력 설정이나 자이로스코프 센서의 믹싱 설정,Link·변환·분기 기능등,보다 높은 수준의 사용 방법을 설명합니다.

2006년 07월 31일
RCB3CommandRef.pdf

RCB-3·RCB-3J의 커맨드 reference입니다.
폐사가 제공한 소프트웨어(HearttoHeart3·HearttoHeart3J)를 사용하지 않고 보드를 컨트롤 한 경우에 필요해지는 reference입니다
 커맨드 그 자체에 관한 질문은 받지않습니다. 소프트웨어를 작성한 경우의 각각의 언어·프로그래밍에 관한 질문은 삼가해 주십시오.

2006년 07월 19일
RCB-3J_KRS4014StartUp.pdf

RCB-3J를 사용하고 KRS-4014HV/4013HV를 제어하고 있는 고객은 반드시 읽으십시오.

2006년 07월 15일

KHR-2HV 소프트웨어 다운로드

KHR-2HV의 CD에 포함된 HeartToHeart3J 일본어판을 사용하지 마시고 이 프로그램을 사용하세요.

RCB-3·RCB-3J 전용의 재생 지원 소프트 ·RCBcommander3 유선 판.외부에서 시리얼 USB 어댑터나 PC 인터페이스2 경유로 모션·시나리오를 재생합니다.
사용하고 싶는 버튼을 만들어 내게 되고 있고,컨트롤 버튼을 커스터마이즈 할 수 있습니다.
(주:RCB-1에는 대응하고 있지 않습니다.)

2006년 08월 17일
RCB-3J_KRS4014StartUp.pdf
RCB commander3 조작 매뉴얼)
RunTaku.exeインスト­ル
free software

RCB-3·RCB-3J 전용 소프트 Run Table.
컴퓨터 등으로부터 시리얼 USB 어댑터를 통해 모션
또는 시나리오를 재생한 소프트입니다.
사용 방법은 이쪽을 보십시오.

2006년 07월 15일


KHR-2HV 공개 무비

KHR-2HV의 동영상을 소개합니다.
신형 컨트롤 보드를 탑재한 KHR-2HV는 KHR-1과 비교하여 움직임이 부드럽습니다.
포맷은 WMV 입니다.음성이 포함되고 있기 때문에 볼륨에 주의하세요.


Windows Media Playerで再生.
자이로스코프 센서의 효과를 알기 쉭베 비교하여 수록했습니다.센서를 탑재한 것으로 기체의 안정성이 상당히 향상됩니다.
이 무비는 RCB-3J 상급편 매뉴얼에도 포함되고 있습니다.
Windows Media Playerで再生.

KHR-1 탄생2 주년을 KHR-2HV이 축하
2006년 6월 10·11일에 행해진 KHR-1 2번째 기념일의 데몬스트레이션 동영상입니다.
양산형 KHR-2HV 7기 사용했습니다.

Windows Media Playerで再生.
● 샘플 모션
무선 장비 이외는 키트 부속을 이용한 모션을 그대로 사용하고 있습니다.
Windows Media Playerで再生.
● 난이도 모션
무선 장비 이외는 키트 부속을 이용한 모션을 그대로 사용하고 있습니다.





KRC-1 remote controller set
No.01110

송신기, 수신기와 조종기가 한 세트로 되어 있습니다.

「로봇 컨트롤러 KRC-1」,「송신 유닛 KRT-3」,「수신 유닛  KRR-3」등등,무선 조종에 필요한 것 세트 구성.
HV 사양의 KHR-1에도 사용합니다.
콘도사에서 제작된 콘트롤러 보드를 사용하는 로봇에는 모두 사용할 수 있습니다. (예 : KHR 시리즈, MANOI 시리즈)
쇼핑몰 메뉴 카테고리의 로봇부품>EQUIPMENT에서 주문하세요.

KONDO
KRG-3 자이로센서

자이로신호의 아날로그 출력을 요구하는 보드에
대응하는 1축 자이로센서입니다.
2족보행로봇은 2축이 필요하므로 KRG-3이 2개가 필요합니다.

자이로센서를 이용하여 기울기에 대한 위치보정과 외부 충격에 의한 쓰러짐을 막을 수 있습니다.

대응기종 : MANOI PF01, AT01, KHR-1HV, 2HV
쇼핑몰 메뉴 카테고리의 로봇부품>SENSOR에서 주문하세요.


2축 가속도센서(별매)

KONDO
RAS-1 2축 가속도센서(No.01076)

2축 가속도센서로서 자동으로 일어서는 판정 등이 가능해집니다.

소형, 경량 22x13x10mm 2g
●전원 전압 3~5V
●출력전압 2축 각각에 대해 수평상태로 약 1/2DC를 출력하고 축방향의 경사에 의해 전압이 변동합니다.
RCB-1에는 RSC-1를 사용하여 접속합니다. 모션프로세서에는 아날로그 단자에 접속하여 사용합니다.

대응기종 : MANOI PF01, AT01, KHR-1HV, 2HV
쇼핑몰 메뉴 카테고리의 로봇부품>SENSOR에서 주문하세요.
