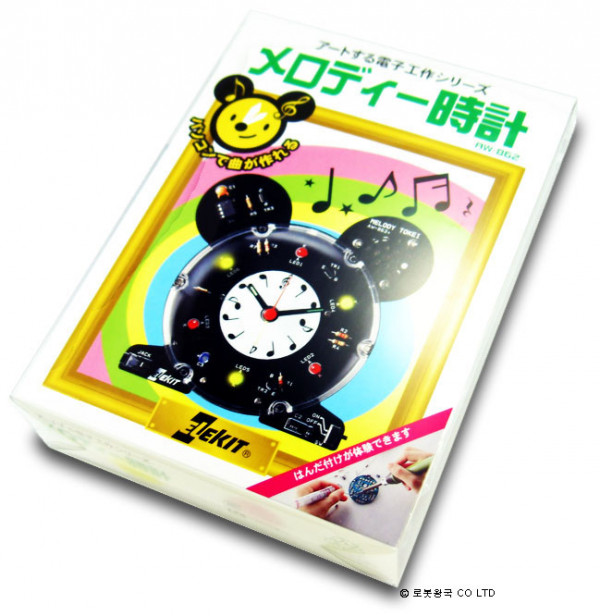

MELODY CLOCK
AW-862
 14세 이상
한글설명서 포함
세팅한 시간이 되면 멜로디가 흐르고 소리에 맞춰 2 색의 LED가 깜빡거립니다. 사용자가 멜로디를 작곡할 수 있고,몇 번이라도 개선이 가능합니다.작곡·변경은 전용 소프트를 이용하고 쉽게 만들 수 있습니다. 만들고·사용하고·작곡도 가능한 즐거움이 가득한 시계입니다.
※납땜이 필요합니다.

[사양]
●사용 건전지:AA×4개 (별매)
●사이즈:W125×H125×D100mm
●일차:약±3초 이내
●전지 수명:약 1년 (알칼리 건전지 사용,알람 1일 5분 동작시)
●부속 품:전송용 코드

■전용 소프트웨어「Melody IC Factory」시스템 조건
●OS : Windows XP
●CPU : Intel Celeron 300MHz 이상(PentiumIII 300MHz 이상)
●메모리 : 128MB 이상
●하드 디스크 : 10MB 이상의 빈 용량
●디스플레이 : 800×600 픽셀 이상의 해상도(High Color 16 비트 추천)
●사운드 카드 : DirectX7.0a 이후 대응의 사운드 카드
●출력 : 헤드폰 단자를 장비하고 있는 것

※전용 소프트웨어는 헤드폰 출력 신호를 이용하고 데이터를 전송하기 때문에 사용하는 컴퓨터의 헤드폰 신호 출력부분이 현저하게 열화·소모한 경우에는 프로그램의 전송이 정상적으로 행해지지 않는 경우가 있습니다

한글 설명서 Melody IC Factory Korean user guide(PDF) (마우스 오른쪽을 눌러 다운받으세요)
멜로디 입력 소프트웨어 Melody IC Factory(zip) (마우스 오른쪽을 눌러 다운받으세요)
   --> C:/ 하부 또는 기타 영문 디렉토리 하부에 압축을 푸세요

납땜 방법 설명
주의 사항
납땜 작업은 상당히 위험하므로 반드시 어른과 같이 해야하며 납 냄새는 맡지 않도록 주의하세요.
콘덴서, 발광다이오드, 전원선 등은 +, - 의 극성이 정확해야 하므로 납땜 전 정확히 확인하세요.
부품을 모두 꺼내 확인합니다.
종류별로 가지런히 모아 놓고 책상 밑으로 떨어지지 않도록 작은 상자 등에 넣어둡니다.



 기판을 꺼내 확인합니다.

 IC의 다리는 약간 벌려져 있어 이 상태로는 꼽지 못합니다.


 책상 바닥에 대고 살짝 눌러 꼽기 편하게 만들어 줍니다.


 설명서 대로 IC를 꼽습니다. IC 머리 부분은 반원 모양으로 파여 있습니다. 방향을 잘 보고 꼽습니다.


 IC 세트 완성

 저항은 ㄷ 자 형태로 기판 바닥에 닿도록 꼽습니다.


 트랜지스터는 발이 3개 이므로 바닥에 닿도로 꼽을 수 없고 기울어지지 않게 잘 세웁니다.


 전해 콘덴서, 발광 다이오드는 극성에 주의 하여 꼽습니다. 긴 다리가 + 입니다.


 기판 반대쪽 모습입니다. 설명서를 보고 부품을 꼽으면서 부품이 빠지지 않도록 다리를 꺽어 고정시킵니다.

 부품을 모두 꽂아 놓은 모습입니다.

 부품을 모두 꽂아 놓음 모습입니다.

 납땜을 시작합니다.
동판부분이 모두 납으로 덮일 수 있도록 합니다.
충분히 달궈진 인두로 약 1~3초간 동판 부분에 대고 동판 부분을 달굽니다.

납을 동판과 인두 사이에 갖다 댑니다.
납이 녹으면서 동판을 덮으며 부품의 다리를 고정시킵니다.
이때 납을 너무 많이 녹이지 않아야 합니다. 납 선의 길이가 1~2mm 줄어 들 정도로만 녹입니다.


납땜 후의 모습입니다.


 작은 니퍼 또는 손톱깍이로 다리 부분을 짧게 잘라줍니다.

 스피커의 연결 부위는 전선을 연결 전 미리 납을 충분히 입혀둡니다.

시계 세트 연결 부위도 미리 납을 충분히 입힌 후 전선을 연결합니다.
납땜이 완료되면 시계 바늘을 꼽기 전에 건전지를 연결한 후 알람 조정기를 돌려 알람이 울리는 지 확인합니다.


시계가 완성되었습니다.
캐노피를 덮기 전 바늘이 정확히 시간을 가르키도록 세팅합니다.
