라이터와 크기 비교. 상당히 크기가 큽니다.



라봇

No.40-626C 한글설명서 포함   제작시간 2~3시간, 납땜이 되어 있습니다.(납땜작업 불필요)

교육용 전자로봇 키트



장애물감지+라인트레이서 기능 탑재 3단 변속기어 기능에 따른 스피드 조정 가능







부품 상세사진

 기판(납땜이 되어 있습니다)

 기판 뒷면

 모터 2개

 배터리 케이스, 더듬이



바퀴 기어 나사류 나사류 구리스

포토 센서







조립 순서

 기어박스를 조립합니다. 기어가 정확히 걸리도록 설명서를 잘보고 조립합니다. 기어 조립 시는 잘 빠지므로 구리스를 이용합니다.

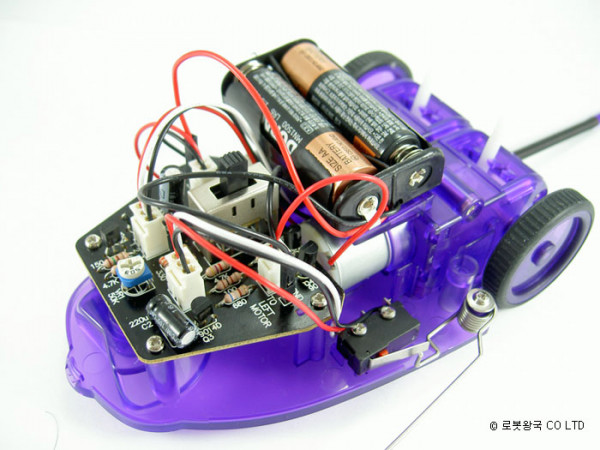

부품을 모두 조립한 모습



 바닥면. 포토센서가 있습니다.

 가변저항을 이용하여 포토센서의 감도를 조정합니다. 사진과 같이 세팅하면 되며 라인 인식이 잘 안될 때 조정합니다.

 3단 조절 기어. 바퀴의 회전 속도를 조절할 수 있습니다.



 동작 변환 스위치. LINE으로 하면 라인트래이서가 되며 WALL로 하면 벽을 따라 움직입니다.

출처: http://raputa.biz/index.php
