실용기술을 배울 수 있는 최고의 키트!!
링링시계
No.50-635C

제조사
ISUPET(일본)

원산지
대만(OEM)


제작시간 5~6시간, 납땜작업이 필요합니다.
<제작기술과 물건 만들기>를 학습할 수 있는 실용성있는 키트

사양
전원
시계부 AAA x 1
백라이트, 알람용

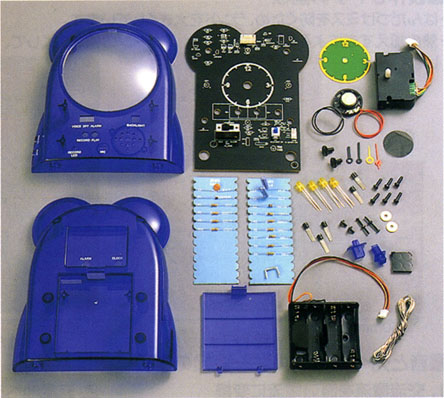

납땜 부품 30개
크기 145x58x173mm

제작하기 쉽고 학습효과를 중시한 설계

Point 1. 납땜하기 쉬운 기판
납땜이 매끄럽게 잘 퍼지도록 도금판을 넓게 했습니다. 납땜의 열로 패턴이 단선되지 않도록 굵게 했습니다.

Point 2. 식별하기 쉬운 부품
트랜지스터는 종류별로 머리부분에 색을 넣어 식별하기 쉽게 했습니다. 또, 다이오드는 캐소드 측(음극측)의 리드를 구부려 기판의 그림에 맞추어서 만들 수 있게 했습니다.

Point 3. 스위치는 기판에 연결이 되어 상태
스위치는 다리가 짧고 단자 간 간격이 좁아 납땜 시 쇼트가 날 위험이 있습니다. 이러한 부품은 납땜이 되어 있어 공작 시 생길 문제점을 없앴습니다.

Point 4. 마음대로 꾸밀 수 있는 전면판
70mm의 종이에 그림을 그리거나 프린트해 시계 전면판을 꾸밀 수 있습니다. 좋아하는 사진이나 자신의 사진을 출력하여 꾸며보세요. 포함되어 있는 플라스틱 판을 이용해 기판에 나사와 너트로 고정합니다.

Point 5. 납땜 받침대로 사용하는 포장상자
링링시계 포장상자를 납땜용 받침대로 사용하시면 기판이 흔들리지 않고 안정되어 납땜작업을 정확하게 할 수 있습니다.
