HYPER LINE TRACER (MR-9732)

111111111111111111111111111111

페이지 정보

작성자 라퓨타 로봇왕국 댓글 0건 조회 12,700회 작성일 09-10-02 15:37

본문

111111111111111111111111111111

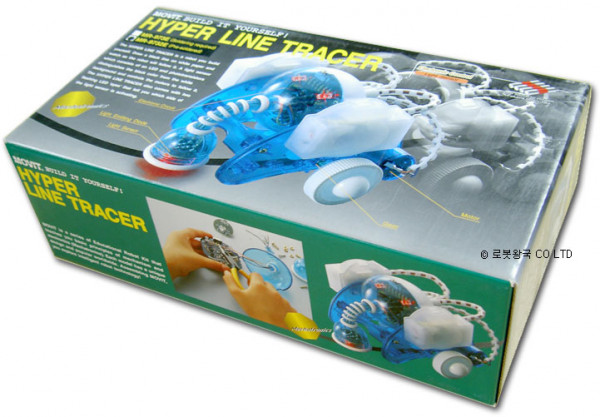

HYPER LINE TRACER
MR-973

MR-9732

 14세 이상
영문설명서 포함
흰 종이 위에 검은 선을 그리면 선을 따라 더듬으면서 가는 로봇입니다.그 비밀은 빨간 발광 다이오드와 광센서(포토 트랜지스터)에 있습니다.빛은 검은 부분에서는 흡수되고 흰 부분에서는 반사되기 때문에 광센서가 반사의 유무를 검출하고 검은 선을 따라가도록 모터를 컨트롤한 것입니다.큰 종이에 여러가지인 코스를 만들고 슬슬 움직이게 동작해 보세요.
로봇 키트 입문용으로서 각지의 학교나 공작 교실에서 이용되고 있습니다.기판 부품의 납땜을 하며 배울 수 있는 "MR-973"와 기판 부품이 납땜되어 있는 "MR-9732"의 2개 타입이 있습니다.용도에 맞게 선택해 주십시오.
【처음하는 전자 공작이라도 안심】
알기 쉬운 조립 설명서와 별책의 납땜 해설서(MR-973만)가 들어 있습니다.처음이신 분이라도 안심하고 공작에 도전 할 수 있습니다.

【사양】
●사용 건전지(별매)
 전자 회로부:AA×2개
 메카 부:AA×2개
●소비 전류
 전자 회로부:약 60mA
 메카 부:약 300mA
●사이즈:W160×H110×D155mm
●중량:약 280g(전지 미포함 시)
●조립 시 대략 소요시간
 MR-973:약 4 시간
 MR-9732:약 3 시간






HYPER LINE TRACER는 조립 후 바로 정상
동작하지 않습니다.
처음에 라인 위에 놓으면 한쪽으로만 간다거나 제자리에서 빙빙 돕니다.
정상 동작을 위해서는 설명서를 보며 센서의 덥개와 기울기를 조절하는  테스트 과정이 필요하며 약간 까다로울 수 있습니다.
테스트가 필요없는 제품은 오른쪽 관련 상품란의 '라봇'이 있습니다.









센서 테스트
흰 종이에 굵은 검은선을 그린 후 로봇의 전원을 ON으로 하고 센서부를 선에 가져가서 좌우로 흔들어 보세요. 이때 좌우의 모터와 LED가 번갈아 구동하고 반짝이면 정상입니다.
[이 게시물은 로보맨님에 의해 2013-09-14 23:57:23 묻고답하기에서 이동 됨]
