소닉로봇

111111111111111111111111111111

페이지 정보

작성자 라퓨타 로봇왕국 댓글 0건 조회 17,438회 작성일 09-10-01 23:30

본문

111111111111111111111111111111

라이터와 크기 비교. 상당히 크기가 큽니다.

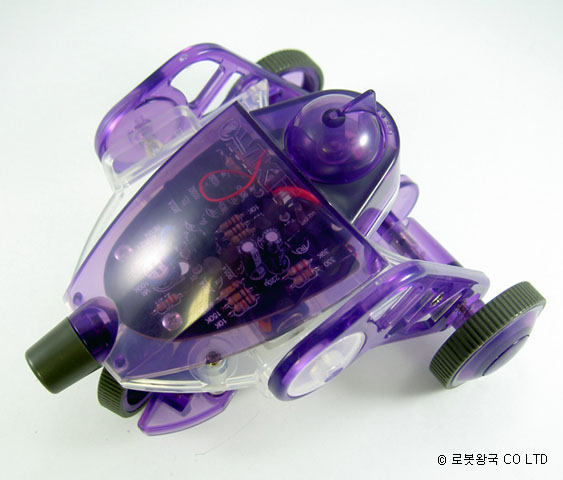

소닉로봇
No.40-621C 한글설명서 포함
교육용 전자로봇 키트
소리센서에 의해 전진, 장애물 회피 운동을 합니다.
고무타이어를 채용해 부드럽고 스피디한 주행을 합니다.

제작시간 3~4시간, 납땜작업이 필요합니다..
필요공구 : 인두기, 십자드라이버(소형), 나무망치, 니퍼, 커터칼

길이 115mm
높이  90mm
130mm
무게 170g







부품 상세사진

전자부품(부품 번호가 적혀있습니다)
나사류
기판 앞면(부품 번호가 적혀있어 실수가 없습니다)
기판 뒷면
모터와 소리 센서, 배터리 케이스, 전선
망치를 이용하여 기어에 철심을 박을 때 이용하는 받침대 (기스 방지용)





납땜 조립 순서
저항을 꽂습니다.
다리를 구부립니다.
납땜을 합니다. 납은 최대한 적게 쓰도록 연습하세요.
다리를 잘라냅니다.
저항 납땜 완료!
트랜지스터와 스위치를 꽂습니다.
납땜한 후 다리를 잘라냅니다.
콘덴서를 꽂습니다.(전해콘덴서는 극성 주의)
기판 완성!
소리센서 납땜
전극 커넥터는 커터칼로 살짝 벌려줍니다.
가 연결 후 구동 테스트(센서에 소리를 내거나 쳐보세요)
바퀴축을 조립합니다.
바디에 바퀴와 모터, 기판을 조립합니다.
완성!!
